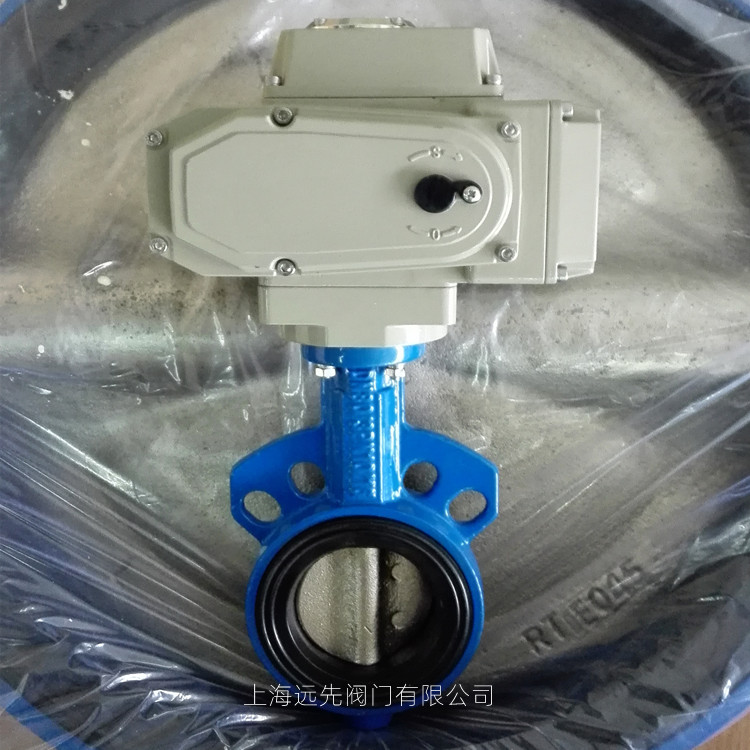

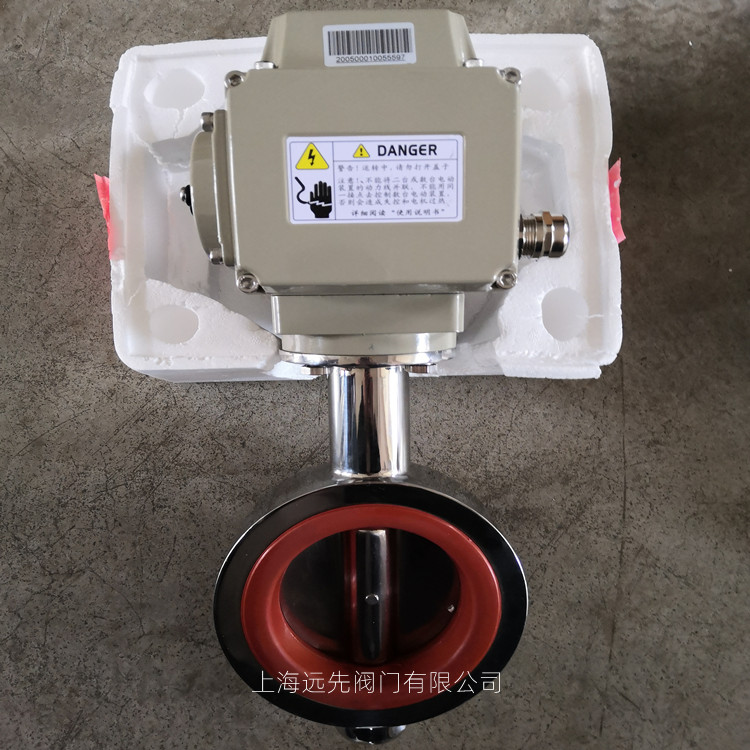

aoma电动软密封对夹蝶阀由上海澳玛智能仪表制造有限公司生产，上海远先阀门有限公司经销。

产品概述：

         电动中线型蝶阀是由蝶阀与aoma系列执行器机构配套，输入控制信号（4~20mA或1~5VDC）及单向电源即可控制运转，电动蝶阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、电动蝶阀特别是适合于介质粘稠、含颗粒、纤维性质的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点：

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。

3、流量特性趋直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、密封件可更换，且密封可靠达到双向密封。

6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

7、软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟聚乙烯等。

技术参数：


公称通径	DN50----400mm
连接方式	对夹
执行器选配	精小型、防爆型
控制方式	开关型（电开、电关）、调节型、智能一体化型号
公称压力	PN1.0, 1.6, 2.5Mpa（如需更高压力请注明）
电源电压	AC220V, AC380V, DC24V（如需特别电压请注明）
介质温度	常温型：-20℃~+200℃    散热型：-40℃~+450℃
环境温度	标准型：-20℃~+80℃
防护等级	IP65    IP67   IP68
阀体材质	铸铁（Q）、碳钢（C）、不锈钢（304、316、316L）
密封副材质	阀座：丁晴、三元乙丙、耐腐蚀三元乙丙、氟橡胶、聚四氟乙烯
	蝶板：球铁电镀、球铁尼龙覆层、铝青铜、不锈钢

主要连接尺寸：


通径	L	L1	L2	B	B1	B2	H2	D1	执行机构选本
50	161	71.5	40	120.5	62	42.6	297	92	aoma-005	OHQ-005
65	161	71.5	40	120.5	62	45.6	310	106	aoma-005	OHQ-005
80	161	71.5	40	120.5	62	45.6	331	122	aoma-005	OHQ-005
100	188	71.5	40	120.5	62	51.6	348	150	aoma-008	OHQ-008
125	268	81	40	165	75	55.6	428	177	aoma-010	OHQ-010
150	268	117	40	268	119	55.6	447	204	aoma-020	OHQ-020
200	268	117	40	268	119	59.6	481	260	aoma-040	OHQ-050
250	268	117	40	268	119	67.6	520	314	aoma-060	OHQ-060
300	268	117	40	268	119	77.6	548	370	aoma-080	OHQ-080
350	268	117	40	268	119	79	583	422	aoma-100	OHQ-120
400	268	117	40	268	119	105	615	473	aoma-200	OHQ-200
450	268	117	40	268	119	112	819	526	aoma-300	OHQ-300
500	268	117	40	268	119	129	847	577	aoma-400	OHQ-400

注：以上选配参数仅供参考，具体以实际情况为准
